Standard-Auswerferstiftesind grundlegende Komponenten in Spritzgießsystemen, die für das präzise und wiederholbare Auswerfen von Formteilen aus dem Formhohlraum verantwortlich sind. Dieser Artikel bietet eine strukturierte und technische Untersuchung von Standard-Auswerferstiften mit Schwerpunkt auf Maßnormen, Materialspezifikationen, Betriebsprinzipien, Anwendungsszenarien und branchenweit anerkannten Herausforderungen. Ziel ist es, zu klären, wie diese Komponenten in modernen Formenkonstruktionen funktionieren, und gleichzeitig häufige technische Fragen zu beantworten, die von Werkzeugingenieuren, Formenkonstrukteuren und Beschaffungsspezialisten aufgeworfen werden.

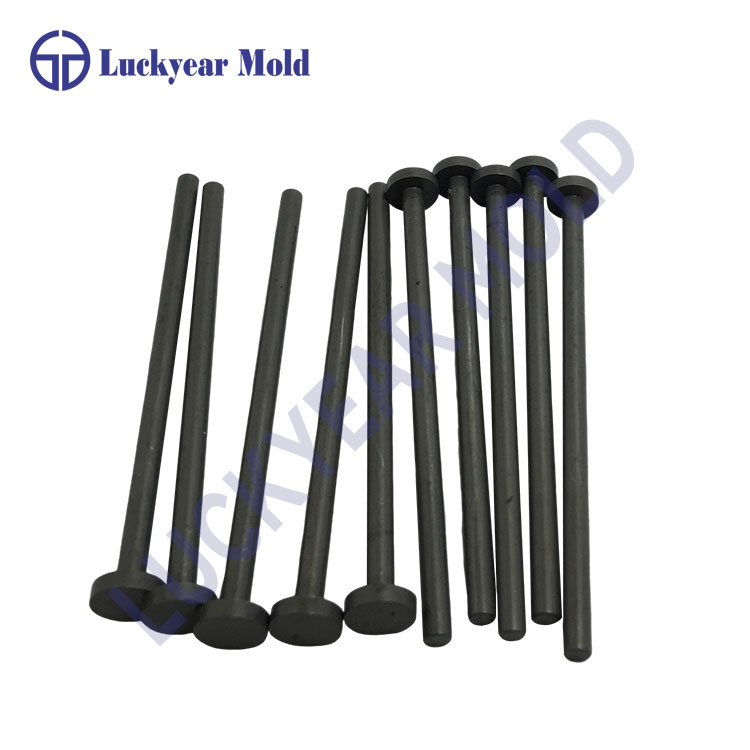

Standard-Auswerferstifte sind präzisionsgefertigte zylindrische Komponenten, die in Spritzgussformen eingebaut werden, um geformte Teile nach der Abkühlphase mechanisch aus der Kavität zu drücken. Ihre Hauptaufgabe besteht darin, eine gleichmäßige Entformung ohne Verformung, Oberflächenbeschädigung oder Produktionsunterbrechung sicherzustellen. Diese Stifte arbeiten innerhalb des Auswerfersystems und synchronisieren sich mit den Auswerferplatten und Rücklaufstiften, um die Zyklusstabilität aufrechtzuerhalten.
In Produktionsumgebungen mit hohen Stückzahlen wirkt sich die Zuverlässigkeit von Standard-Auswerferstiften direkt auf die Langlebigkeit der Form und die Produktionseffizienz aus. Eine falsche Auswahl oder Maßabweichungen können zu ungleichmäßiger Auswurfkraft, Anhaften von Teilen oder vorzeitigem Werkzeugverschleiß führen. Daher werden Standard-Auswerferstifte nach international anerkannten Standards wie DIN, JIS und ISO hergestellt, um Austauschbarkeit und vorhersehbare Leistung zu gewährleisten.
Dieser Artikel konzentriert sich darauf, wie Standard-Auswerferstifte entworfen, spezifiziert und in verschiedenen Formszenarien eingesetzt werden, wobei der Schwerpunkt eher auf technischer Klarheit als auf Werbesprache liegt.
Die Leistung von Standard-Auswerferstiften hängt stark von der Maßgenauigkeit, der Materialzusammensetzung und der Oberflächenintegrität ab. Diese Parameter werden während der Herstellung streng kontrolliert, um den Betriebsanforderungen moderner Spritzgießmaschinen gerecht zu werden.
| Parameter | Typischer Bereich | Technische Hinweise |
|---|---|---|
| Durchmesser | Ø1,0 mm – Ø25,0 mm | Präzise geschliffen, um Geradheit und Passform zu gewährleisten |
| Länge | Bis 1000 mm | Kundenspezifische Längen basierend auf der Formtiefe verfügbar |
| Material | SKD61 / H13 / SKH51 | Ausgewählt nach Härte, Zähigkeit und Hitzebeständigkeit |
| Härte | HRC 58–62 | Gewährleistet Widerstandsfähigkeit gegen Verschleiß und Verformung |
| Oberflächenbeschaffenheit | Ra ≤ 0,2 μm | Reduziert Reibung und Abrieb während des Betriebs |
| Wärmebehandlung | Vakuumhärten | Verbessert die Dimensionsstabilität |
Zu den Herstellungsprozessen gehören typischerweise CNC-Drehen, spitzenloses Schleifen, Vakuumwärmebehandlung und optionale Oberflächenbeschichtungen wie TiN oder DLC. Diese Prozesse werden ausgewählt, um die Härte mit der Kernzähigkeit in Einklang zu bringen und so ein sprödes Versagen bei wiederholten Belastungszyklen zu verhindern.
Standard-Auswerferstifte werden in einer Vielzahl von Spritzgussverfahren eingesetzt, darunter Automobilkomponenten, Gehäuse für Unterhaltungselektronik, medizinische Einwegartikel und industrielle Kunststoffteile. Ihre Platzierung und Menge werden während der Formkonstruktion auf der Grundlage der Teilegeometrie, der Wandstärke und des Materialschrumpfungsverhaltens bestimmt.
Zu den Leistungsaspekten gehören Ausrichtungsgenauigkeit, Schmierbedingungen und Wärmeausdehnung. In Hochtemperatur-Formgebungsumgebungen ist die Materialauswahl von entscheidender Bedeutung, um ein Erweichen oder Verbiegen zu verhindern. Bei abrasiven oder glasfaserverstärkten Kunststoffen werden häufig oberflächenbehandelte Auswerferstifte eingesetzt, um den Verschleiß zu minimieren.
Regelmäßige Inspektions- und Austauschpläne werden empfohlen, da selbst geringfügige Oberflächenschäden Mängel auf Formteile übertragen können. Durch die Standardisierung können Wartungsteams abgenutzte Stifte ohne umfangreiche Nachbearbeitung austauschen und so Ausfallzeiten reduzieren.
Wie werden Standard-Auswerferstifte für ein bestimmtes Formdesign ausgewählt?
Die Auswahl basiert auf der Kavitätsanordnung, der erforderlichen Auswurfkraft, dem Materialtyp und der Betriebstemperatur der Form. Ingenieure berechnen den Durchmesser und die Anzahl der Stifte, um die Kraft gleichmäßig zu verteilen und eine Verformung des Teils zu vermeiden.
Wie wirkt sich die Oberflächenbeschaffenheit auf die Leistung des Auswerferstifts aus?
Eine feinere Oberflächenbeschaffenheit verringert die Reibung zwischen dem Stift und der Formplatte, minimiert den Verschleiß und verhindert ein Anhaften. Dies trägt direkt zu reibungsloseren Auswurfzyklen und einer längeren Lebensdauer bei.
Wie oft sollten Standard-Auswerferstifte ausgetauscht werden?
Die Austauschintervalle hängen vom Produktionsvolumen, der Abrasivität des Materials und den Wartungspraktiken ab. Zur Feststellung der Gebrauchstauglichkeit wird üblicherweise eine visuelle Prüfung auf Verschleißspuren, Verbiegungen oder Verfärbungen durchgeführt.
Aus Branchensicht konzentrieren sich zukünftige Entwicklungstrends für Standard-Auswerferstifte auf fortschrittliche Beschichtungen, Materialien mit höherer Ermüdungsbeständigkeit und engere Maßtoleranzen, um immer komplexere Formenkonstruktionen und automatisierte Produktionslinien zu unterstützen.
Als anerkannter Teilnehmer der Lieferkette für WerkzeugkomponentenLuckyearbietet Standard-Auswerferstifte an, die gemäß internationalen Standards hergestellt werden und eine gleichbleibende Qualität und Anwendungszuverlässigkeit bei unterschiedlichen Formungsanforderungen gewährleisten.
Für weitere technische Details, kundenspezifische Spezifikationen oder Beschaffungsunterstützung zu Standard-Auswerferstiften wenden Sie sich bitte an uns.Kontaktieren Sie unsdie Zusammenarbeit mit einem engagierten technischen Team für anwendungsorientierte Unterstützung.
