In der Welt des Stanzens und Formens ist der Stempel eine der kritischsten und dennoch häufig übersehenen Komponenten. Als Teil, der das Material direkt berührt, um es zu trennen oder plastisch zu verformen, ist dasStandard-FormstanzeDie Leistung von 's bestimmt direkt die Produktqualität, die Produktionseffizienz und die Werkzeugkosten. Unabhängig davon, ob Sie eine Hochgeschwindigkeits-Stanzlinie oder einen Präzisionsumformbetrieb betreiben, ist das Verständnis der praktischen Aspekte von Standardstempeln – von der Materialauswahl bis zur Wartungsdisziplin – für die Optimierung Ihres Produktionsprozesses von entscheidender Bedeutung.
Ein Standard-Formstempel, auch Stanzstift, Prägestempel oder einfach Stempel genannt, ist eine Metallkomponente, die in einer Prägematrize installiert ist und kontinuierliche Stanz-, Stanz- oder Formvorgänge durchführt. In Verbindung mit einer Matrize trennt oder formt es das Werkstückmaterial in das gewünschte Produkt oder Halbzeug.
Standardlocher sind in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Anwendungen gerecht zu werden. Zu den gängigen Typen gehören Standardstempel vom T-Typ, Standardstempel vom B-Typ, geführte Stempel, Untermatrizenstempel und Formstempel. Was einen Stempel zum „Standard“ macht, ist, dass seine Abmessungen und Spezifikationen etablierten internationalen Standards wie ISO, DIN, JIS, HASCO, DME oder MISUMI entsprechen und so Austauschbarkeit und vorhersehbare Leistung gewährleisten.
Die Wahl des Stempelmaterials wirkt sich direkt auf die Standzeit, die Verschleißfestigkeit und die Kosten aus. Hier sind die am häufigsten verwendeten Materialien:
| Material | Schlüsseleigenschaften | Typische Anwendung |
|---|---|---|
| Legierter Werkzeugstahl | Gute Verschleißfestigkeit, kostengünstig | Allgemeines Stanzen, Materialien mit geringer bis mittlerer Festigkeit |
| Schnellarbeitsstahl | Hohe Härte, Hitzebeständigkeit, ideal für Hochgeschwindigkeitsprägen | Hochgeschwindigkeitsproduktion, dünnere Materialien |
| Wolframcarbid | Extrem hohe Härte, hervorragende Verschleißfestigkeit | Großserienproduktion, abrasive Materialien, starke Stoßbelastungen |
| Pulvermetallurgische Stähle | Gleichmäßige Struktur, überlegene Zähigkeit und Verschleißfestigkeit | Anspruchsvolle Anwendungen, Produktion in großen Stückzahlen |
Um die Lebensdauer der Stempel zu verlängern, werden häufig Oberflächenbehandlungen angewendet:

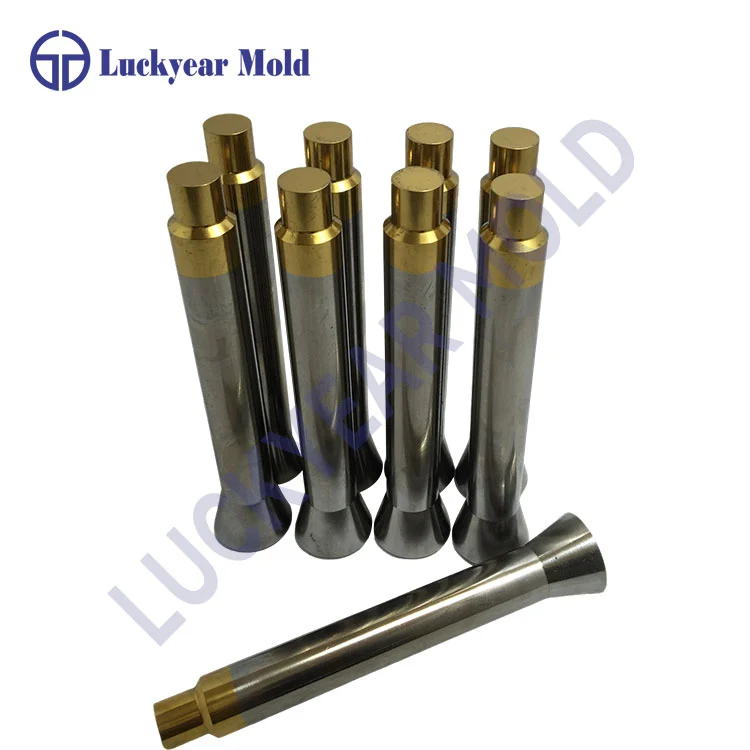

TiN – Goldfarben, bietet hervorragende VerschleißfestigkeitStandardstempel werden mit engen Toleranzen hergestellt. Ein Qualitätsstandardstanzer erreicht in der Regel Folgendes:
Durchmessertoleranz: ±0,001 mm bis ±0,002 mm
Konzentrizität: Innerhalb von 0,002 mm
Rundheit: Innerhalb von 0,003 mm
Oberflächenrauheit: Ra 0,04 bis Ra 0,4
Die Auswahl sollte auf den spezifischen Anforderungen Ihrer Anwendung basieren. Berücksichtigen Sie diese Faktoren:
Das Stempelmaterial muss zum Werkstückmaterial passen. Für weiche Materialien wie Aluminium oder Weichstahl kann legierter Werkzeugstahl ausreichend sein. Für Edelstahl oder hochfeste Legierungen wird Schnellarbeitsstahl oder Hartmetall empfohlen.
Standardstempel sollten den anerkannten Standards für die Austauschbarkeit entsprechen:
ISO 8020 – Internationaler Standard für StempelAchten Sie auf den Durchmesser des Arbeitsabschnitts, die Abmessungen des Installationsabschnitts und die Gesamtlänge. Diese müssen mit den Spezifikationen Ihres Matrizensatzes übereinstimmen.
Die Passung zwischen Stempel und Matrize ist ein entscheidender Faktor für die Prägequalität. Der richtige Abstand sorgt für sauberes Scheren, minimiert die Gratbildung und verlängert die Werkzeuglebensdauer.
| Freigabe | Wirkung |
|---|---|
| Zu groß | Starke Grate, raue Schnittkanten, Materialverzug |
| Zu klein | Übermäßiger Werkzeugverschleiß, erhöhte Tonnage, Gefahr eines Stempelbruchs |
| Optimal | Sauberer Schnitt, minimale Gratbildung, ausgewogene Standzeit |
Im Allgemeinen sollte der Stempeldurchmesser etwas kleiner sein als die Matrizenöffnung, um ausreichend Spiel zu ermöglichen. Um diese Passform zu erreichen und aufrechtzuerhalten, sind eine präzise Fertigung und regelmäßige Kontrollen erforderlich.
Durch die ordnungsgemäße Installation wird sichergestellt, dass der Stempel wie vorgesehen funktioniert:
Überprüfen Sie die Ausrichtung: Stellen Sie sicher, dass Stempel und Matrize konzentrisch sind, um eine seitliche Belastung zu vermeiden.
Überprüfen Sie den Halt: Verwenden Sie den richtigen Halter und stellen Sie sicher, dass der Stempel sicher befestigt ist.
Abstand bestätigen: Stellen Sie sicher, dass der Abstand zwischen Stempel und Matrize innerhalb des angegebenen Bereichs liegt.
Schmierung prüfen: Tragen Sie geeignetes Schmiermittel auf, um Reibung und Wärmestau zu reduzieren.
Stanzen versagen hauptsächlich durch zwei Mechanismen: Verschleiß und Bruch.
| Fehlermodus | Zeichen | Verhütung |
|---|---|---|
| Verschleiß / Kantenverrundung | Erhöhte Gratbildung, verringerte Scherfläche, steigende Tonnage | Regelmäßige Inspektion, rechtzeitiges Nachschärfen |
| Bruch / Bruch | Plötzlicher Ausfall, sichtbare Risse | Vermeiden Sie Überlastungen, halten Sie den richtigen Abstand ein und verwenden Sie das richtige Material |
| Verformung / Biegung | Permanente Verzerrung | Tonnage reduzieren; Sorgen Sie für die richtige Materialhärte |
Einer der häufigsten Fehler bei der Stempelwartung besteht darin, zu warten, bis die Teile sichtbare Grate aufweisen, bevor Maßnahmen ergriffen werden. Wenn Grate sichtbar werden, hat die Stempelkante bereits einen erheblichen Radius entwickelt und der Schaden hat sich über Stunden angesammelt.
Stellen Sie sich dieses reale Szenario vor: Wenn Sie einen Stempel zum Nachschärfen bei minimalem Verschleiß entfernen, ist der Abtrag gering. Wenn Sie jedoch warten, bis die Grate Sie zum Handeln zwingen, kann der Verschleiß deutlich größer geworden sein. Das Reinigen dieser Kante verbraucht in einem einzelnen Reaktionszyklus weitaus mehr Standzeit des Werkzeugs, als durch proaktive Wartung verloren gegangen wäre.
| Frequenz | Aufgabe |
|---|---|
| Nach jedem Lauf | Reinigen Sie die Stempeloberfläche; Schmutz und Schmierstoffrückstände entfernen |
| Täglich | Auf sichtbare Abnutzung, Kantenverrundungen oder Risse prüfen |
| Nach Zyklusanzahl | Nachschärfen basierend auf der Anzahl der Striche |
| Nach Bedarf | Entgraten; Gleitmittel auftragen; Maße überprüfen |
Kleine Löcher sollten aufgrund des höheren Oberflächendrucks und der schnelleren Wärmeansammlung häufiger überprüft werden. Größere Schläge können sich unter kontrollierten Bedingungen auf längere Intervalle erstrecken.
Sichtbare Kantenverrundung
Erhöhung der erforderlichen Tonnage gegenüber dem Ausgangswert
Reduzierter Scherflächenanteil bei Stanzteilen
Teile weisen inkonsistente Qualität oder Maßabweichung auf
Standardformstempel werden in nahezu allen Fertigungsbereichen eingesetzt:
| Industrie | Anwendung |
|---|---|
| Automobil | Stanzen von Karosserieteilen, Fahrwerkskomponenten, Verkleidungsteilen |
| Elektronik | Stanz-Anschlussklemmen, Leadframes, Abschirmdosen |
| Medizinisch | Umformen von chirurgischen Instrumenten, Gerätegehäusen |
| Luft- und Raumfahrt | Präzisionsstanzen von Strukturbauteilen |
| Konsumgüter | Gerätepaneele, Verpackungskomponenten, Hardware |
| Formenbau | Kunststoffspritzgussteile, Druckgussteile |
Der praktische Wert eines Standard-Formstempels geht über seinen Anschaffungspreis hinaus. Berücksichtigen Sie diese Kostenfaktoren:
Anschaffungskosten: Hochwertigere Materialien haben höhere Vorabkosten, aber eine längere Lebensdauer.Der wirtschaftliche Sweet Spot ist nicht unbedingt der billigste oder teuerste Stempel – er ist derjenige, der über seinen gesamten Lebenszyklus hinweg die niedrigsten Gesamtkosten pro gestanztem Teil liefert.
DerStandard-FormstanzeObwohl es sich um eine kleine Komponente im Stanzprozess handelt, sind seine Auswirkungen auf Produktivität, Qualität und Kosten immens. Der praktische Erfolg beginnt mit der Auswahl des richtigen Materials und der richtigen Konfiguration für Ihre Anwendung, setzt sich fort mit der richtigen Installation und dem Abstandsmanagement und gipfelt in einer disziplinierten Wartung – nicht auf sichtbare Fehler warten, sondern auf der Grundlage gemessener Abnutzung und Zyklenzahlen handeln. Wenn Sie mit der Denkweise eines Verfahrensingenieurs an Ihre Stanzungen herangehen und sich auf Geometrie, Materialwissenschaft und Verschleißphysik konzentrieren, verwandeln Sie ein Verschleißteil in ein zuverlässiges Produktionsmittel.
